VISUALISATION DE SPRAY D’INJECTION

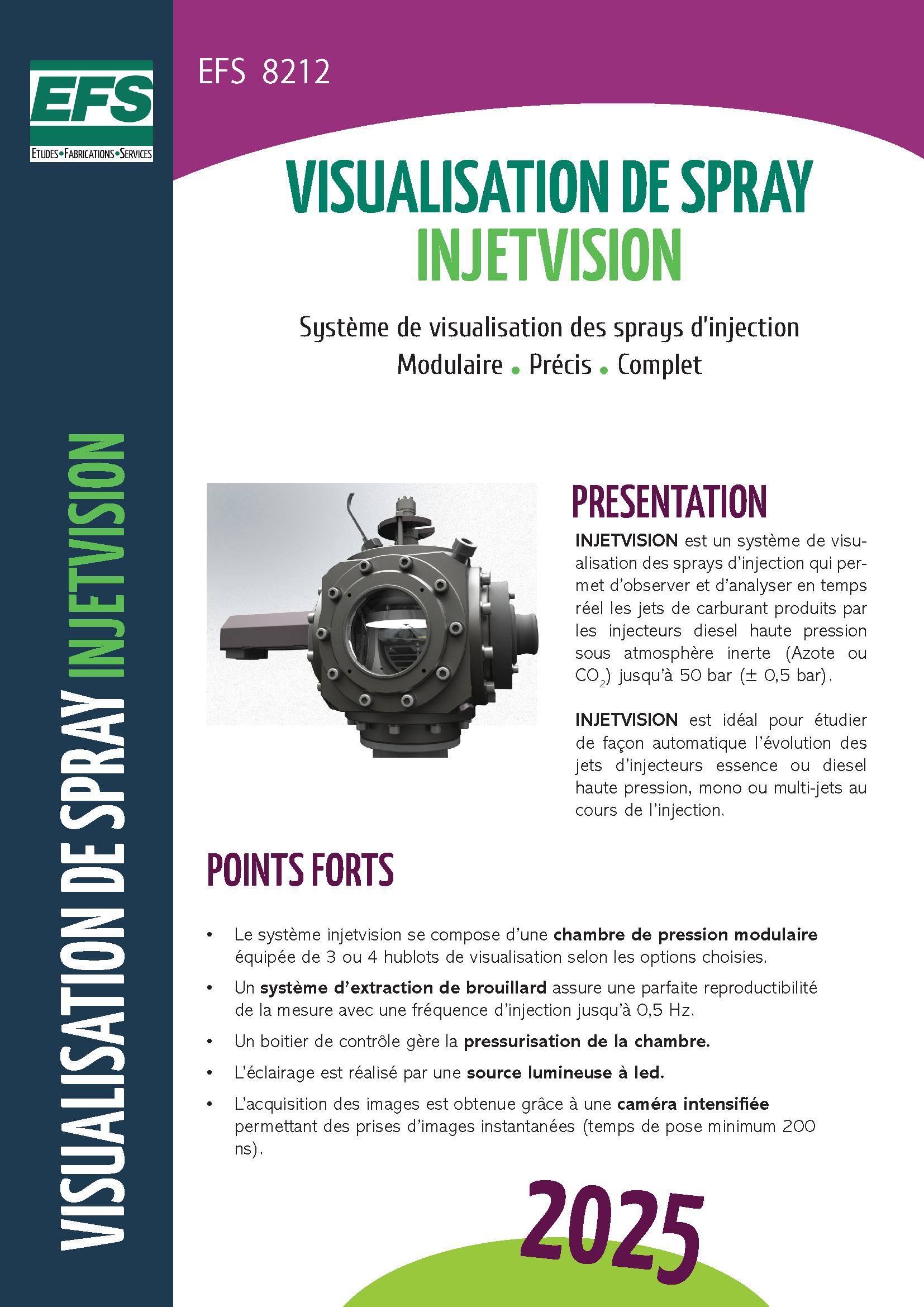

INJETVISION :  visualisation de spray d’injection

Le système de visualisation de spray d’injection INJETVISION est idéal pour étudier de façon automatique l’évolution des jets d’injecteurs essence ou diesel, mono ou multi-jets au cours de l’injection.

Le système de vision INJETVISION a pour but d’observer et d’étudier les jets issus d’injecteurs essence ou diesel haute pression sous atmosphère inerte (Azote ou CO2) jusqu’à 50 bars relatifs (± 0,5 bar).

Il est doté de logiciels performants assurant la chaîne de traitement d’images complète allant de l’acquisition des images jusqu’à leurs traitements.

Logiciel SprayAcq

Le logiciel permet d’automatiser une séquence complète d’acquisitions d’images de jets. Il permet d’acquérir des images des jets d’injection en Alpha et en Lambda. Il gère l’ensemble du système de visualisation de spray d’injection INJETVISION. En résumé, il contrôle :

• l’impulsion de commande de l’injecteur,
• la pression dans la chambre de vision,
• la pression dans le rail,
• la position du déflecteur de jet,
• la rotation de l’injecteur,
• les deux caméras pour la prise de vue de dessous et de côté des jets.

Logiciel SprayAnalyser

Il permet d’étudier de façon automatique l’évolution des paramètres morphologiques des jets issus d’injecteurs essence ou diesel. Il complète le logiciel d’acquisition d’images SprayAcq.

• Pénétration d’un jet
• Pourcentage de pénétration d’un jet
• Angle d’ouverture d’un jet
• Surface et volume d’un jet
• Symétrie
• Angle de nappe d’un jet en vue Lambda
• Angle Lambda d’un jet en vue Lambda
• Angle Alpha d’un jet
• Angle inter jet
• Circularité

Avec le système de visualisation de spray d’injection INJETVISION, toute la chaîne de traitement d’images est ainsi maîtrisée allant de l’acquisition au traitement des images et à la mise en forme des résultats.
